MV-to-MV Urban Power Hub

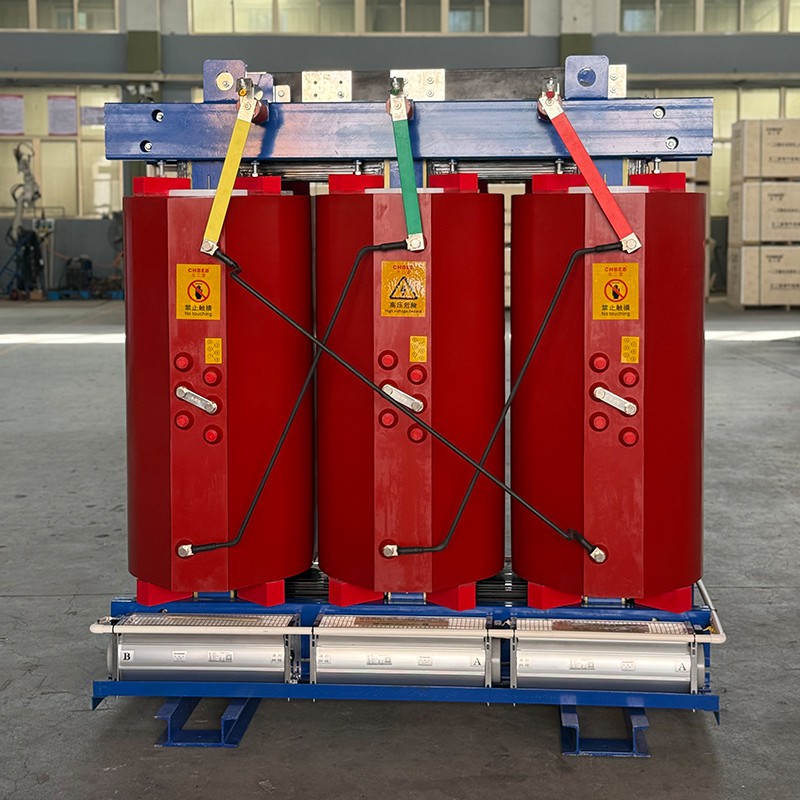

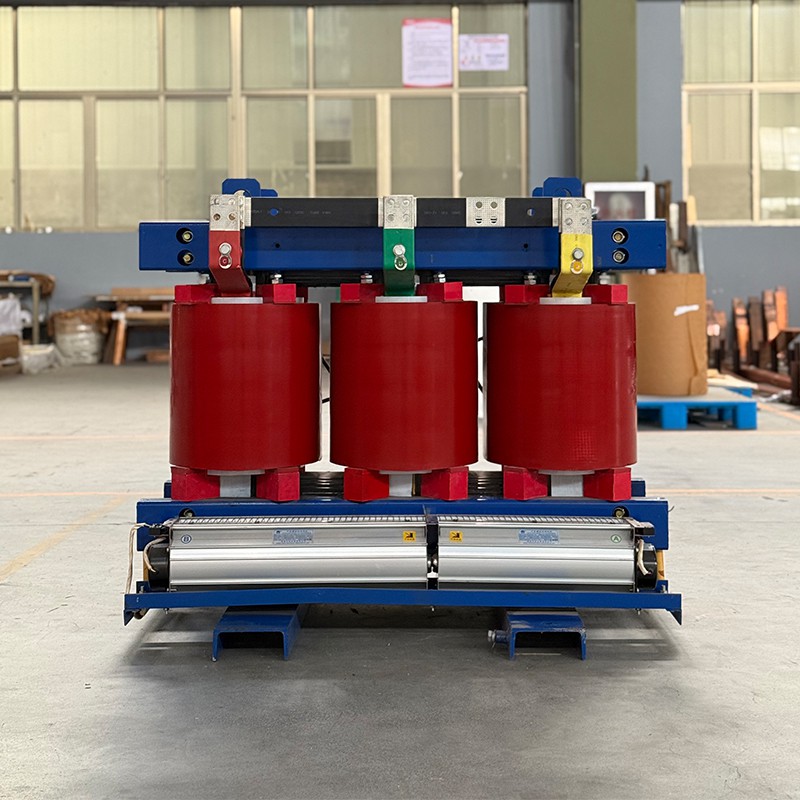

جي5000 kVA خشڪ قسم جو ٽرانسفارمرهڪ وڏو پاور نوڊ آهي، جيڪو شهري سب اسٽيشنن ۽ وڏن صنعتي ڪمپليڪس لاءِ مرڪزي دل جي ڌڙڪن طور ڪم ڪري رهيو آهي. هن 5 MVA ظرفيت تي، يونٽ عام طور تي سادي آخر-صارف جي ورڇ کان اڳتي وڌي ٿو، بجاءِ ذيلي-ٽرانسميشن گرڊ ۽ مقامي ورهائڻ واري نيٽ ورڪ جي وچ ۾ پل جي حيثيت سان ڪم ڪري ٿو.

هي يونٽ سڀ کان عام طور تي aذيلي-ٽرانسميشن ترتيب.

پرائمري پاسو:انجنيئر طور اي35kv خشڪ قسم جو ٽرانسفارمر, اهو قبول ڪري ٿو اعلي- وولٽيج ان پٽ (33kV يا 35kV) سڌو يوٽيلٽي گرڊ مان.
ثانوي طرف:گهٽ وولٽيج جي بدران، اهو هڪ وچولي- وولٽيج جي سطح تي هيٺ لهي ٿو، جيئن ڪم ڪري رهيو آهي11kv خشڪ قسم جو ٽرانسفارمر(يا 6.6kV/10kV). هي آئوٽ پٽ فيڊ اسٽريم رنگ مين يونٽس (RMUs) يا ورهايل سب اسٽيشن لوپس.
فائدو:هي فن تعمير سهولتن جي رٿابندي ڪندڙن کي 100% تيل-مفت MV-to-MV پاور نيٽ ورڪ ٺاهڻ جي اجازت ڏئي ٿو، اندرون يا زير زمين شهر جي بنيادي ڍانچي لاءِ باهه جي حفاظت جي ضابطن جي سختي سان تعميل ڪندي.

وائننگ انجنيئرنگ: اسٽريس ڪنٽرول

5000 kVA تي، فالٽ دوران ڪوئل جي اندر اليڪٽروميڪانيڪل قوتون تمام گهڻيون هونديون آهن. جي ساخت جي سالميتسڪل قسم جي ٽرانسفارمر وائنڊنگاثاثن جي زندگي جو بنيادي تعين ڪندڙ آهي.

ايڇ وي ڊسڪ آرڪيٽيڪچر:3kV کان مٿي وولٹیج طبقن لاء، اسان جي حق ۾ سادي پرت کي ڇڏي ڏيومسلسل ڊسڪ ونڊ. هي جاميٽري هڪ اعليٰ سيريز ڪيپيسيٽينس ٺاهي ٿي، جيڪا هڪجهڙائي سان پوري ڪوئل تي ٽرانسينٽ اوور وولٽيجز (جهڙوڪ اليڪٽريڪل اسٽرڪ) جي برقي دٻاءُ کي ورهائي ٿي، لائن ٽرمينلز تي موصليت جي ناڪامي کي روڪي ٿي.
ورق LV وائنڊنگ:وڏي ڪرنٽ کي سنڀالڻ لاءِ، گھٽ وولٽيج وائنڊنگ پوري-چوڪر ٽامي يا ايلومينيم ورق استعمال ڪندي ٺهيل آهي. اهو تار وائنڊنگز ۾ مليل هيليڪل زاويه کي ختم ڪري ٿو، مؤثر طور تي محوري شارٽ-سرڪٽ قوتن کي غير جانبدار ڪري ٿو جيڪو ٻي صورت ۾ گرڊ جي خرابي دوران ڪوئل کي دوربين ڪرڻ جي ڪوشش ڪندو.

بنيادي استحڪام ۽ مقناطيسي وهڪري

هن 15-ٽن يونٽ جو بنياد ان جي مقناطيسي سرڪٽ آهي. هڪ پريميئم جي طور تيخشڪ ڪور ٽرانسفارمر، اسان استعمال ڪريون ٿا هاءِ-پرمميبلٽي گرين آريئنٽيڊ (H-GO) سلکان اسٽيل.

وائبريشن ڊمپيننگ:هڪ 5 MVA ڪور اهم مقناطيسي پابنديون قوتون پيدا ڪري ٿو. ڏهاڪن کان هلندڙ آپريشن جي ٿلهي ٿيڻ کي روڪڻ لاءِ، بنيادي عضون کي رال سان جڪڙيل آهي-غلط فائبر گلاس ٽيپ، ۽ يوڪ کي غير-مقناطيسي اسٽيل پل-پليٽن سان بند ڪيو ويو آهي.
قدم-ليپ ميٽر:ليمينيشنز کي 45 درجن جي زاوين تي ڪٽيو ويندو آهي ۽ 7- اسٽيپ ليپ جي نموني ۾ اسٽيڪ ڪيو ويندو آهي. هي درست جوائنٽ بغير لوڊ ڪرنٽ کي گھٽائي ٿو ۽ اسٽريٽ فلڪس نقصانن کي گھٽائي ٿو، انهي کي يقيني بڻائي ٿو ته ڪور کولنگ جي مدد کان سواءِ به ٿڌو رهي.

ٽيڪنيڪل ڊيٽا شيٽ

ٽيڪنيڪل پيٽرولر	تفصيلي ڊيٽا
درجه بندي پاور	5000 kVA (5 MVA)
پرائمري وولٹیج	33kV / 35kV (ذيلي-ٽرانسميشن)
ثانوي وولٽيج	6.6kV / 10kV / 11kV (تقسيم)
BIL (Impulse Level)	170 kV (35kV ڪلاس لاءِ معياري)
Impedance وولٹیج	7.0% - 8.0% (MV/MV لاءِ بهتر ڪيل)
کولڻ	AN (بيس) / AF (+40% ظرفيت)
بنيادي قسم	قدم-ليپ سلڪون اسٽيل (هاءِ-B)
جزوي خارج ٿيڻ	< 10 pC (High Reliability)
ڪل وزن	لڳ ڀڳ. 13,000 - 15,000 ڪلو

عام ايپليڪيشن جي حوالي سان

ميٽرو ۽ سرنگ سسٽم:35kV سٽي پاور کي گهٽائي 10kV ڪرڻ لاءِ ٽريڪشن ريڪٽيفائر، جتي فائر لوڊ صفر هجڻ گهرجي.
ڊيٽا سينٽر ڪيمپس:بنيادي طور تي ڪم ڪري رهيو آهي -سائيٽ سب اسٽيشن (33kV/11kV) تي، فيڊنگ ڪيترن ئي هيٺيون وهڪرو ٽرانسفارمر بلاڪ.
پيٽروڪيميڪل ريفائنري:زون 2 جي خطرناڪ علائقن ۾ وڏي 6.6kV يا 11kV ڪمپريسر کي طاقت ڏيڻ جتي تيل سان ڀريل ٽرانسفارمر هڪ حفاظتي ذميواري آهي.
